唐山港网厅电子签章

前言
- 所有的服务与说明都是基于 v3 版本的e签宝进行的, 一些方法的细节我都在方法中用注释表述的比较明白了, 自己走一遍完整的逻辑即可明白代码, 所以下面只对本次升级的大体步骤进行说明
与网厅整合的整体流程
- 客户缴费节点: 客户缴费节点需要点击手动签章,签章成功后,e签宝通过回调接口通知网厅更新签署日志的状态, 才能通过合同
- 财务审核节点: 财务审核节点通过追加签署区的方式自动落章, 落章成功后, e签宝通过回调接口通知网厅下载附件以及绑定记录

具体实现

e签宝v3版本时序图如下
- 按照时序图提供的步骤, 需要用户签署之前先授权, 授权过程中需要发送短信, 所以每次签署都需要授权的操作过于繁琐, 已经联系e签宝工作人员解除授权的权限, 并且整合过程中弃用授权的操作
- 合同文件生成过程中可能存在内容错误的情况, 解决方案请看 "需要注意的地方第1条"
- 准备文件之后, 就是发起签署流程了, 2024.08.01新增逻辑因为同步e签宝认证信息到网厅的操作(定时器+手动按钮)仍存在很差的时效性, 客户可能认证完毕以后立马开始办理合同, 所以在用户发起签署的时候, 需要同时校验e签宝和网厅是否都有认证信息, 如果连e签宝都没有, 那就证明该用户的公司尚未实名, 才会抛出异常, 否则拉下记录更新到网厅

表结构

sql

-- 授权日志(已弃用签署前授权操作)
CREATE TABLE "JT_YWDT_N"."ESIGN_AUTH_LOG" (
	"ID" VARCHAR2 ( 36 ) NOT NULL ENABLE,
	"BUSINESS_ID" VARCHAR2 ( 36 ), -- 业务主表ID
	"AUTH_FLOW_ID" VARCHAR2 ( 50 ), -- 认证流程ID
	"AUTH_URL" VARCHAR2 ( 2000 ), -- 认证链接
	"AUTH_SHORT_URL" VARCHAR2 ( 2000 ), -- 认证短链接
	"STATUS" VARCHAR2 ( 50 ), -- 此次是否认证
	"RECORD_NAM" VARCHAR2 ( 255 ),
	"RECORD_TIM" DATE,
	"UPDATE_NAM" VARCHAR2 ( 255 ),
	"UPDATE_TIM" DATE,
	"TASK_DEF_KEY" VARCHAR2 ( 50 ), -- 当前节点
CONSTRAINT "SYS_C0067639" PRIMARY KEY ( "ID" ) USING INDEX PCTFREE 10 INITRANS 2 MAXTRANS 255 COMPUTE STATISTICS STORAGE ( INITIAL 65536 NEXT 1048576 MINEXTENTS 1 MAXEXTENTS 2147483645 PCTINCREASE 0 FREELISTS 1 FREELIST GROUPS 1 BUFFER_POOL DEFAULT FLASH_CACHE DEFAULT CELL_FLASH_CACHE DEFAULT ) TABLESPACE "TSG_PORTAL" ENABLE
) SEGMENT CREATION IMMEDIATE PCTFREE 10 PCTUSED 40 INITRANS 1 MAXTRANS 255 NOCOMPRESS LOGGING STORAGE ( INITIAL 65536 NEXT 1048576 MINEXTENTS 1 MAXEXTENTS 2147483645 PCTINCREASE 0 FREELISTS 1 FREELIST GROUPS 1 BUFFER_POOL DEFAULT FLASH_CACHE DEFAULT CELL_FLASH_CACHE DEFAULT ) TABLESPACE "TSG_PORTAL"

-- 认证的用户和公司信息表
CREATE TABLE "JT_YWDT_N"."ESIGN_AUTH_INFO" (
	"ID" VARCHAR2 ( 36 ) NOT NULL ENABLE,
	"SHIPPER_COD" VARCHAR2 ( 50 ),
	"SHIPPER_DOC" VARCHAR2 ( 500 ),
	"ESIGN_ID" VARCHAR2 ( 500 ), -- 用户/公司在e签宝的唯一标识
	"USERID" VARCHAR2 ( 500 ), -- 如果TYPE是用户,则是用户名,用于签署过程中根据用户名查找该用户的e签宝信息,否则为空
	"TYPE" VARCHAR2 ( 20 ), -- ORG公司, PSN个人
CONSTRAINT "SYS_C0067641" PRIMARY KEY ( "ID" ) USING INDEX PCTFREE 10 INITRANS 2 MAXTRANS 255 COMPUTE STATISTICS STORAGE ( INITIAL 65536 NEXT 1048576 MINEXTENTS 1 MAXEXTENTS 2147483645 PCTINCREASE 0 FREELISTS 1 FREELIST GROUPS 1 BUFFER_POOL DEFAULT FLASH_CACHE DEFAULT CELL_FLASH_CACHE DEFAULT ) TABLESPACE "TSG_PORTAL" ENABLE
) SEGMENT CREATION IMMEDIATE PCTFREE 10 PCTUSED 40 INITRANS 1 MAXTRANS 255 NOCOMPRESS LOGGING STORAGE ( INITIAL 65536 NEXT 1048576 MINEXTENTS 1 MAXEXTENTS 2147483645 PCTINCREASE 0 FREELISTS 1 FREELIST GROUPS 1 BUFFER_POOL DEFAULT FLASH_CACHE DEFAULT CELL_FLASH_CACHE DEFAULT ) TABLESPACE "TSG_PORTAL"

-- 签署流程信息
CREATE TABLE "JT_YWDT_N"."ESIGN_SIGN_INFO" (
	"ID" VARCHAR2 ( 36 ) NOT NULL ENABLE,
	"BUSINESS_ID" VARCHAR2 ( 36 ) NOT NULL ENABLE, -- 业务主表ID
	"FILE_ID" VARCHAR2 ( 500 ) NOT NULL ENABLE, -- 上传e签宝后返回的文件ID
	"FILE_NAME" VARCHAR2 ( 500 ), -- 文件名
	"FILE_UPLOAD_URL" VARCHAR2 ( 2000 ), -- 文件上传地址
	"SIGN_FLOW_ID" VARCHAR2 ( 500 ), -- 签署流程ID
	"SHORT_URL" VARCHAR2 ( 2000 ), -- 签署链接
	"URL" VARCHAR2 ( 2000 ), -- 签署短链接
	"RECORD_NAM" VARCHAR2 ( 255 ),
	"RECORD_TIM" DATE,
	"UPDATE_NAM" VARCHAR2 ( 255 ),
	"UPDATE_TIM" DATE,
	CONSTRAINT "SYS_C0067634" PRIMARY KEY ( "ID" ) USING INDEX PCTFREE 10 INITRANS 2 MAXTRANS 255 COMPUTE STATISTICS STORAGE ( INITIAL 65536 NEXT 1048576 MINEXTENTS 1 MAXEXTENTS 2147483645 PCTINCREASE 0 FREELISTS 1 FREELIST GROUPS 1 BUFFER_POOL DEFAULT FLASH_CACHE DEFAULT CELL_FLASH_CACHE DEFAULT ) TABLESPACE "TSG_PORTAL" ENABLE,
	CONSTRAINT "SYS_C0067635" CHECK ( "BUSINESS_ID" IS NOT NULL ) ENABLE,
CONSTRAINT "SYS_C0067636" CHECK ( "FILE_ID" IS NOT NULL ) ENABLE
) SEGMENT CREATION IMMEDIATE PCTFREE 10 PCTUSED 40 INITRANS 1 MAXTRANS 255 NOCOMPRESS LOGGING STORAGE ( INITIAL 65536 NEXT 1048576 MINEXTENTS 1 MAXEXTENTS 2147483645 PCTINCREASE 0 FREELISTS 1 FREELIST GROUPS 1 BUFFER_POOL DEFAULT FLASH_CACHE DEFAULT CELL_FLASH_CACHE DEFAULT ) TABLESPACE "TSG_PORTAL"

-- 签署日志
CREATE TABLE "JT_YWDT_N"."ESIGN_SIGN_LOG" (
	"ID" VARCHAR2 ( 36 ) NOT NULL ENABLE,
	"BUSSINESS_ID" VARCHAR2 ( 50 ) NOT NULL ENABLE, -- 业务主表ID
	"ESIGN_ID" VARCHAR2 ( 500 ) NOT NULL ENABLE, -- 签署方在e签宝的唯一标识
	"SIGN_STATUS" VARCHAR2 ( 1 ) DEFAULT '0' NOT NULL ENABLE, -- 签署状态
	"RECORD_NAM" VARCHAR2 ( 50 ),
	"RECORD_TIM" DATE,
	"UPDATE_NAM" VARCHAR2 ( 50 ),
	"UPDATE_TIM" DATE,
	CONSTRAINT "SYS_C0067667" PRIMARY KEY ( "ID" ) USING INDEX PCTFREE 10 INITRANS 2 MAXTRANS 255 COMPUTE STATISTICS STORAGE ( INITIAL 65536 NEXT 1048576 MINEXTENTS 1 MAXEXTENTS 2147483645 PCTINCREASE 0 FREELISTS 1 FREELIST GROUPS 1 BUFFER_POOL DEFAULT FLASH_CACHE DEFAULT CELL_FLASH_CACHE DEFAULT ) TABLESPACE "TSG_PORTAL" ENABLE,
	CONSTRAINT "SYS_C0067664" CHECK ( "BUSSINESS_ID" IS NOT NULL ) ENABLE,
	CONSTRAINT "SYS_C0067665" CHECK ( "ESIGN_ID" IS NOT NULL ) ENABLE,
CONSTRAINT "SYS_C0067666" CHECK ( "SIGN_STATUS" IS NOT NULL ) ENABLE
) SEGMENT CREATION IMMEDIATE PCTFREE 10 PCTUSED 40 INITRANS 1 MAXTRANS 255 NOCOMPRESS LOGGING STORAGE ( INITIAL 65536 NEXT 1048576 MINEXTENTS 1 MAXEXTENTS 2147483645 PCTINCREASE 0 FREELISTS 1 FREELIST GROUPS 1 BUFFER_POOL DEFAULT FLASH_CACHE DEFAULT CELL_FLASH_CACHE DEFAULT ) TABLESPACE "TSG_PORTAL"

文件树

tex

热加载的服务类
esignnew
 ┣ annotation
 ┃ ┗ EsignExceptionHandle.java  自定义注解
 ┣ aspect
 ┃ ┗ EsignExceptionHandler.java 自定义切面,被EsignExceptionHandle标注的方法返回值的状态码非0时抛出异常
 ┣ config
 ┃ ┗ EsignConfig.java e签宝配置类,包括应用ID和秘钥以及各种回调接口
 ┣ domain
 ┃ ┗ ElectronicStampNew.java v3版e签宝服务类
 ┣ enums e签宝java示例自带的必要的常量包
 ┃ ┣ EsignHeaderConstant.java
 ┃ ┗ EsignRequestType.java
 ┣ exception 自定义e签宝异常
 ┃ ┗ EsignDemoException.java
 ┣ service
 ┃ ┣ AuthService.java 授权服务类
 ┃ ┣ FileService.java 文件服务类
 ┃ ┣ SealService.java 印章服务类
 ┃ ┗ SignService.java 签署服务类
 ┗ util e签宝java示例自带的必要的类包
 ┃ ┣ AESUtils.java
 ┃ ┣ EsignCoreSdkInfo.java
 ┃ ┣ EsignEncryption.java
 ┃ ┣ EsignFileBean.java
 ┃ ┣ EsignHttpCfgHelper.java
 ┃ ┣ EsignHttpHelper.java
 ┃ ┣ EsignHttpResponse.java
 ┃ ┗ FileTransformation.java

回调接口定义在主工程,EsignController.java

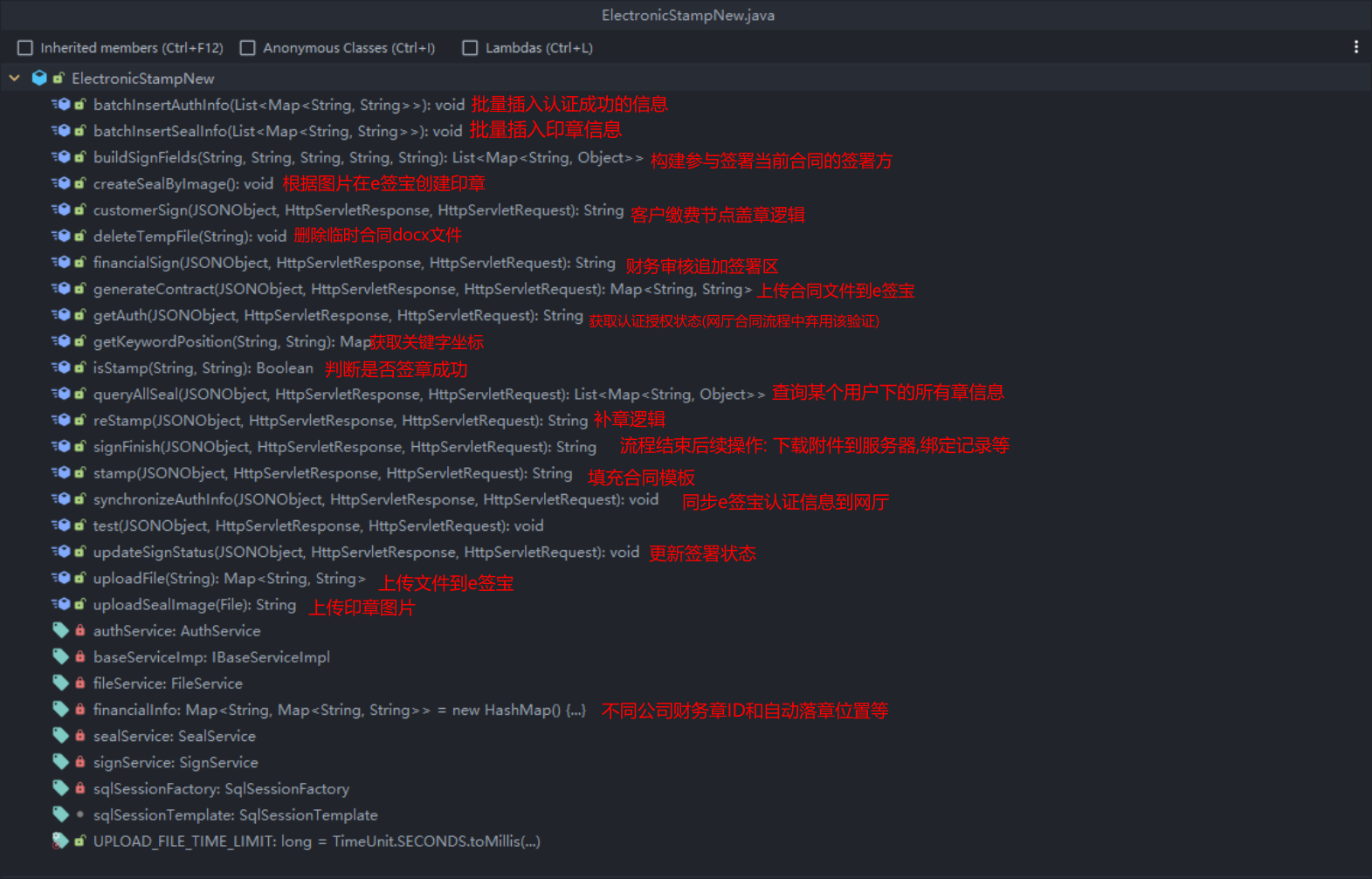

类方法说明

需要注意的地方
- 合同文件的填充操作仍旧沿用旧版电子签章的stamp方法, 只不过新版接口上传签署文件只需要上传docx文件即可, e签宝会自动将其转成pdf格式, 生成合同docx文件以一公司卸船为例, 填充完模板以后, 服务器中的/stampOK/year_pact_unload1_ok.docx的内容就是本次合同的内容了, 然后将这个附件复制到/stampTemp文件夹下, 以合同主表命名, 但是仍旧存在一个问题, 两个线程同时调用生成的逻辑, 可能会造成内容混乱, 我的想法是往/stampOK/year_pact_unload1_ok.docx文件中填内容的方法上加锁, 但是建议没被采纳, 所以某天A公司的内容生成后是B公司的, 可以往这方面考虑
- e签宝 签署服务的回调通知都是异步的(包括追加签署区), 故用户签署成功的状态更新、财务自动落章后从e签宝下载附件到本地并绑定记录等操作都需要e签宝调用网厅的回调接口触发
- 代码中的自定义注解和切面可以保证e签宝返回 非0的状态码 后,向前台抛出异常,但是没有在授权服务中使用该注解,原因是 同步认证的e签宝用户和公司信息 的逻辑中,是for循环调用认证服务,如果某个元素调用后抛出了异常会停止剩余元素的认证查询
